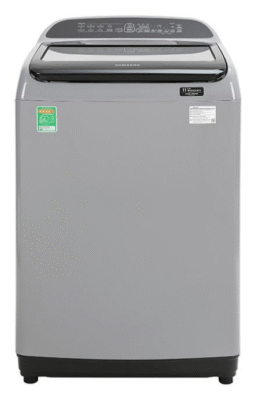

Tài liệu máy giặt Samsung Inverter lồng đứng – Sơ đồ mạch & đấu dây thực tế

Máy giặt Samsung Inverter lồng đứng ngày càng nhiều ngoài thị trường, nhưng khi bo hỏng hoặc gặp pan nguồn, pan công suất là nhiều anh em ngán,
vì không có sơ đồ mạch rõ ràng để đo đạc, đối chiếu. Đo mò vài vòng không ra bệnh là đành trả máy hoặc ôm bo về nhà ngâm tiếp.

Bộ tài liệu PDF này tập trung riêng cho máy giặt Samsung Inverter lồng đứng, gồm các sơ đồ đấu dây tổng, khối nguồn, khối công suất
và mạch giao tiếp với tải (motor, bơm, van, công tắc cửa…) được vẽ tay rõ ràng. Tài liệu dạng nội bộ, dùng để đào tạo và tra cứu khi sửa thực tế

Nếu bạn đang muốn tự tin nhận thêm ca máy giặt Inverter lồng đứng mà không muốn sửa kiểu “đánh liều”, đây là tài liệu nên có trong túi đồ nghề.

Tài liệu này phù hợp với ai?

• Thợ điện lạnh đã biết sửa máy giặt thường, muốn nâng lên dòng Samsung Inverter lồng đứng.
• Anh em đã gặp pan nguồn, pan công suất, lỗi không chạy nhưng thiếu sơ đồ nên đo rất mất thời gian.
• Chủ tiệm muốn có tài liệu để hướng dẫn thợ phụ đọc sơ đồ, làm quen với máy Inverter lồng đứng.

Bên trong tài liệu PDF có những gì?

Tài liệu tập trung gọn cho một dòng: máy giặt Samsung Inverter lồng đứng, gồm nhiều trang sơ đồ vẽ tay chi tiết.
Nội dung chính có thể chia thành các phần:

Sơ đồ đấu dây tổng thể máy giặt Samsung Inverter lồng đứng

Trang sơ đồ đấu dây tổng thể cho thấy cách kết nối giữa bo chính với các tải: motor, bơm xả, van cấp nước, công tắc cửa, phao/cảm biến mực nước…
Giúp bạn đối chiếu màu dây, chân giắc, tránh nhầm lẫn khi hàn lại dây hoặc thay bo. (Xem các trang sơ đồ tổng trong tài liệu)

Khối nguồn bo điều khiển

Sơ đồ khối nguồn từ AC lưới xuống các mức DC làm việc (5V, 12V…) với cầu diode, tụ lọc, IC ổn áp, điện trở mồi, mạch phản hồi.
Nhờ đó, khi gặp pan chết nguồn, sụt áp, chập nguồn, bạn có điểm bám để đo đúng chân, khoanh vùng linh kiện hỏng.

Khối công suất Inverter điều khiển motor

Phần công suất thể hiện cách IC/VĐK công suất điều khiển motor, các chân điều khiển, nguồn nuôi, mạch bảo vệ
Đây là phần hay gặp pan nhất: máy không quay, quay giật, báo lỗi khi bắt đầu vắt… Có sơ đồ sẽ giúp bạn tránh phải đo mò từng chân.

Mạch giao tiếp cảm biến và tải

Ngoài khối nguồn và công suất, tài liệu còn có sơ đồ mạch liên quan tới cảm biến, công tắc nắp, các tải như van, bơm.
Những sơ đồ này giúp bạn hiểu bo “nhìn thấy” trạng thái máy như thế nào, từ đó xử lý các lỗi không cấp nước, không xả, báo lỗi nắp mở…

Ưu điểm nổi bật của bộ tài liệu

• Sơ đồ vẽ tay rõ ràng, tập trung đúng vào một dòng máy cụ thể: Samsung Inverter lồng đứng, không bị loãng với nhiều model khác.
• Các khối nguồn, công suất, giao tiếp được tách riêng, dễ theo dõi và ghi chép thêm theo trải nghiệm của bạn.
• Có thể in ra, kẹp vào sổ tay hoặc dán ngay chỗ bàn sửa để tra cứu nhanh khi gặp pan.
• Phù hợp làm nền để bạn ghi chú lại số đo, kinh nghiệm riêng trên chính trang sơ đồ.

Sau khi có tài liệu, bạn làm được gì?

• Tự tin mở bo Samsung Inverter lồng đứng và biết mình đang đo cái gì, không phải đo mò.
• Bắt bệnh pan nguồn, pan công suất, lỗi không chạy, báo lỗi bất thường dựa trên sơ đồ, không hoàn toàn dựa vào cảm giác.
• Rút ngắn thời gian xử lý một ca, giảm rủi ro phải đổi cả bo do không khoanh đúng vùng hư.
• Có sẵn “bản đồ” để ghi thêm số đo thực tế mỗi lần sửa, càng dùng càng mạnh tay nghề.

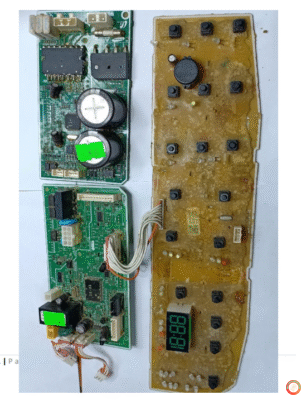

Hình ảnh thực tế bên trong tài liệu

Cách nhận tài liệu

Để nhận bản PDF đầy đủ, anh em xem phần hướng dẫn đặt mua và thanh toán được ghi ngay trên trang bán tài liệu
(hoặc trong khu vực VietQR / Đơn tài liệu của Điện Máy Cũ Tây Ninh). Sau khi xác nhận, bạn sẽ được gửi link tải
hoặc nhận trực tiếp qua Zalo/email để lưu về máy, in ra sử dụng lâu dài.
