Giáo trình Cơ máy giặt – Lý thuyết mạch & cấu tạo cho thợ điện lạnh

Nếu bạn đang học nghề điện lạnh hoặc đã đi làm nhưng phần cơ – cấu tạo – mạch điều khiển máy giặt
vẫn còn lủng củng, khó hệ thống, thì file “Cơ máy giặt – Lý thuyết full” này là một giáo trình
nền tảng rất đáng để có trong tủ tài liệu. Tài liệu trình bày rõ ràng từ phân loại máy giặt, các bộ phận chính,
sơ đồ khối, đến cách hoạt động của phao áp lực, mạch cấp/xả nước, mạch điều khiển động cơ đối xứng, chổi than…

Đây là tài liệu trả phí dạng file điện tử. Bài viết chỉ giới thiệu khung nội dung, không công khai
toàn bộ chi tiết trong giáo trình. Muốn xem hết sơ đồ, thông số, giải thích từng mạch, bạn cần mua và tải file về.

1. Giới thiệu file giáo trình Cơ máy giặt

File “Cơ máy giặt – Lý thuyết full” là giáo trình chuyên về phần cơ khí – điện – mạch điều khiển
của máy giặt dân dụng, biên soạn theo dạng bài giảng, có ví dụ và sơ đồ minh họa rõ ràng trên từng phần.

Tài liệu đi theo hướng “hiểu gốc”, không chỉ liệt kê linh kiện mà giải thích máy giặt nghĩ gì và làm gì
ở từng bước: từ lúc bấm nút nguồn, chọn chương trình, cấp nước, giặt, xả, vắt… cho tới các chế độ bảo vệ và báo lỗi.

2. Bên trong giáo trình có những gì?

Nội dung chi tiết nằm trong file, nhưng có thể tóm tắt theo các nhóm chính như sau:

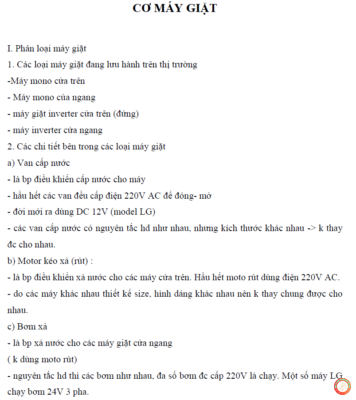

• Phân loại máy giặt đang có trên thị trường
  Phân biệt máy mono cửa trên, mono cửa ngang, máy inverter cửa trên, máy inverter cửa ngang,
  ưu/nhược và điểm khác nhau về cơ – điện giữa các dòng.
• Các chi tiết quan trọng bên trong máy giặt
  Giới thiệu cấu tạo, chức năng cơ bản và ghi chú về thay thế:
  • Van cấp nước: nguyên lý, điện áp hoạt động (220V AC, một số đời dùng 12V DC).
  • Motor kéo xả (motor rút) trên máy cửa trên.
  • Bơm xả trên máy cửa ngang, lưu ý về điện áp và kích thước.
  • Phao áp lực 2 dây, 3 dây, phao chuyên dụng Electrolux có IC bên trong.
  • Khóa cửa máy giặt cửa ngang: dạng điện trở nhiệt và dạng nam châm điện.
  • Các loại động cơ: đối xứng, chổi than, inverter truyền động trực tiếp và gián tiếp.
  • Dây mayso nước nóng, bộ ly hợp (hộp số), hệ thống treo – giảm sóc…

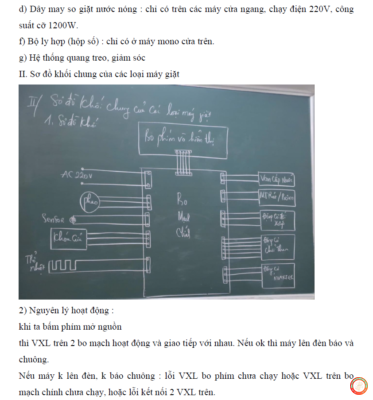

• Sơ đồ khối chung của các loại máy giặt
  Sơ đồ khối mô tả đường đi của tín hiệu từ bo phím, cảm biến, phao, mạch nguồn, tới các phần tử chấp hành
  như van cấp, motor xả, động cơ, khóa cửa… kèm giải thích trình tự máy khởi động, tự kiểm tra và báo lỗi.
• Nguyên lý hoạt động tổng quát của máy giặt
  Diễn giải từng bước:
  • Khi bấm nút nguồn: VXL trên bo phím và bo chính giao tiếp, điều kiện để máy lên đèn – báo chuông.
  • Quy trình máy tự kiểm tra phao áp lực, cảm biến nhiệt, mạch AC DET/OVP theo dõi nguồn DC 300V.
  • Trình tự khi bấm Start: khóa cửa, xả nước dư, quay cân đồ, cấp nước, giặt, xả, vắt… và điều kiện báo lỗi ở mỗi bước.
• Mạch phao áp lực (3 dây)
  Giải thích cấu trúc bên trong phao (cuộn dây, tụ điện, lõi ferit, màng cao su, bầu khí, bình úp ngược) và cách
  VXL đọc mực nước thông qua tần số dao động (ví dụ ~27 kHz khi không có nước, giảm dần xuống ~20 kHz khi đầy nước).
• Mạch cấp nước – xả nước
  Cách VXL xuất lệnh 5V, qua transistor, triac cấp điện 220V cho van cấp hoặc motor xả/bơm xả; cách máy dừng cấp
  nước dựa vào tín hiệu từ phao áp lực; khác nhau giữa máy dùng motor rút và máy dùng bơm xả.
• Mạch điều khiển động cơ đối xứng (máy cửa trên mono)
  Mạch hai triac điều khiển hai cuộn L1, L2 để quay xuôi, quay ngược, phanh điện, cùng mạch hồi tiếp lấy tín hiệu
  trên tụ khởi động để VXL biết động cơ có đang quay bình thường hay không.
• Mạch điều khiển động cơ chổi than (máy cửa ngang mono)
  Cách dùng hai rơ le 3 chấu để đảo chiều quay, dùng triac để thay đổi tốc độ (khoảng 60V khi giặt, 90–110V khi vắt),
  đường đi dòng L1–L2–L3–L4 khi quay xuôi và quay ngược…

Toàn bộ sơ đồ chi tiết, giá trị linh kiện, chú thích chân IC… đều nằm trong file gốc, bài viết chỉ giới thiệu khung
để bạn hiểu mình đang mua cái gì.

3. Tài liệu này phù hợp với ai?

Giáo trình Cơ máy giặt phù hợp cho:

• Học viên nghề điện lạnh cần tài liệu lý thuyết có sơ đồ – ví dụ rõ ràng.
• Thợ mới ra nghề muốn hiểu gốc mạch và cấu tạo, không chỉ dừng ở “thay đồ theo kinh nghiệm”.
• Thợ đã làm nhưng chưa nắm mạch, muốn có giáo trình để tự hệ thống lại phần bo máy giặt.
• Người tự học đã sửa cơ bản, cần thêm nền lý thuyết để đỡ bị mù về mạch.

4. Lợi ích thực tế khi học theo giáo trình

• Hiểu được tư duy của bo mạch: vì sao máy báo lỗi ngay khi lên nguồn, vì sao chỉ báo lỗi sau vài phút…
• Biết đường khoanh vùng: lỗi ở phao, khóa cửa, van cấp, động cơ hay mạch nguồn – thay vì đoán lung tung.
• Dễ tra cứu khi đi làm: gặp lỗi phần nào mở đúng phần đó ra xem sơ đồ và nguyên lý.
• Tự tin hơn khi sửa bo: không thấy mạch là “mù tịt”, mà biết mình đang đụng vào khối nào trong sơ đồ khối.
• Hỗ trợ đào tạo thợ phụ: có thể dùng làm giáo trình nội bộ trong tiệm.

5. Cách mua và tải file tài liệu

Đây là tài liệu dạng digital, thanh toán một lần, tải về dùng lâu dài. Quy trình gợi ý:

1. Nhấn nút Mua tài liệu hoặc làm theo hướng dẫn thanh toán (VietQR / chuyển khoản) trên trang.
2. Nhập chính xác email để hệ thống gửi link tải file.
3. Sau khi thanh toán thành công, link tải sẽ hiển thị trên trang và được gửi thêm vào email.

6. Gợi ý cách tự học và áp dụng hiệu quả

• Đọc lướt toàn bộ giáo trình để nắm khung: phân loại, cấu tạo, sơ đồ khối, các mạch chính.
• Chọn một phần đang cần (ví dụ: phao áp lực, mạch cấp/xả nước, mạch động cơ) để đọc kỹ và đối chiếu với máy thực tế.
• Khi sửa, mở sơ đồ tương ứng trong tài liệu, vừa đo vừa so với sơ đồ để làm quen với logic mạch.
• Ghi lại những trị số quan trọng (áp, tần số, điện áp điều khiển…) vào sổ tay riêng để tra nhanh.
• Mỗi tuần ôn lại 1–2 mạch, nhất là phần ít gặp, để kiến thức không bị rơi rụng.
